耐磨地坪施工需做哪些檢查及技術(shù)要求

     很多大型超市、倉庫、學(xué)校、停車場等公用設(shè)施的地都會采用耐磨地坪，耐磨地坪施工需做一些檢測以保證質(zhì)量：環(huán)氧耐磨地坪漆的外觀、氧耐磨地坪干膜厚度檢查、環(huán)氧耐磨地坪附著力檢測；耐磨地坪技術(shù)要求耐磨材料要有一些性能方面的特殊要求、應(yīng)注重基層的質(zhì)量和對基層的處理、注意對基層表面的處理以及施工質(zhì)量管理。下文是關(guān)于耐磨地坪施工的知識。

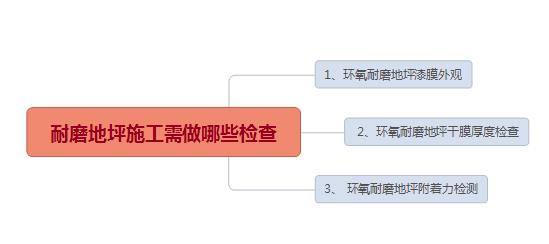

耐磨地坪施工需做哪些檢查

     1、環(huán)氧耐磨地坪漆膜外觀

     環(huán)氧耐磨地坪漆膜外觀要求無裂紋、漏涂、流掛、起皺、凹陷和起泡等缺陷漆膜的光澤要 平整。

     2、環(huán)氧耐磨地坪干膜厚度檢查

     環(huán)氧耐磨地坪徐膜厚度要按GB/T134522- 1992進行檢查。對于金屬基底在環(huán)氧耐磨地坪材料施工 后三個月內(nèi)檢查干膜厚度要求85%以 上的測點的膜厚值達到或超過規(guī)定的涂膜總厚度 其余不到15%的測點的膜厚值應(yīng)不低于規(guī)定涂膜總厚度的85%。對混凝十基底所測點的干膜厚度都應(yīng)達到或超過規(guī)定值。

     3、 環(huán)氧耐磨地坪附著力檢測

     環(huán)氧耐磨地坪附著力的檢測應(yīng)根據(jù)具體情況確定一般以每 1000平方米檢查-次。 在環(huán)氧耐磨地坪表面，t進行測試當(dāng)施工有困難時也可以在見證板或試件上進行。關(guān)于環(huán)氧耐磨地坪附著力的測試方法華睿達環(huán)氧地坪推薦以下幾種:

     (1)拉開法:采用拉開法附著力測試儀器附著力應(yīng)大于1 5MPa與液體接觸和埋入 地下的涂層系統(tǒng)附著力應(yīng)大于2.5MPa。

     (2)膠帶法按照ASTM D3359-02附著力等級不低于3級。

     (3)劃格膠帶法按GB/T 9286附著力等級不超過2級。

耐磨地坪技術(shù)要求

     1、耐磨材料性能方面的要求

     對于耐磨地坪來說，從使用角度來說，耐磨材料有一些性能方面的特殊要求，例如長時間承受動，靜荷載，經(jīng)受長久的摩擦力和剪切力，酸，堿等各種有腐蝕性介質(zhì)的長時間腐蝕等，這些特點除了對材料的性能有特殊要求外，對施工質(zhì)量則有更嚴(yán)格，更專業(yè)化的要求。對此必須具有充分的認識，從基層處理的打蠟拋光的每一道工序都是應(yīng)該嚴(yán)格對待，慎重處理，絕不能大而化之，以免生產(chǎn)施工質(zhì)量問題。

     2、應(yīng)注重基層的質(zhì)量和對基層的處理

     混凝土基層的質(zhì)量顯著地影響耐磨地坪質(zhì)量。例如，基層的表面強度，平整度，養(yǎng)護情況，表面的酸堿性，基層的結(jié)構(gòu)和含水率都會影響地坪的質(zhì)量，嚴(yán)重時甚至導(dǎo)致施工失敗。例如，有寫施工企業(yè)在施工時對基層的檢查和水平比較低，對基層處理的重視不夠，以致在地坪漆施工不久出現(xiàn)各種質(zhì)量問題。因而，嚴(yán)格檢查和處理混凝土基層是施工出高質(zhì)量耐磨地坪的基礎(chǔ)。

     3、注意對基層表面的處理

     一般認為，混凝土為多孔材料，其與環(huán)氧樹脂材料的黏結(jié)是非常牢固的。但實際并不完全如此，因為這里面還有很多影響因素。實際上，只有經(jīng)過正確處理的混凝土基層，涂料才能夠與混凝土產(chǎn)生良好的黏結(jié)，一般來說，在混凝土地面施工中，由于混凝土的振搗工藝，使表面層富集水泥漿而形成致密的水泥漿表層。該表層平滑，光潔，致密，粗糙度小。

     4、施工質(zhì)量管理

     耐磨地坪涂料在施工過程中應(yīng)該有專職質(zhì)量管理人員，對施工中的每一道工序進行管理，確保工序合格后在進行下一道工序。
